En tant que fournisseur de flexibles hydrauliques SAE 100R13, je comprends l'importance de mesurer avec précision les paramètres de performance de ces flexibles. Les flexibles SAE 100R13 sont largement utilisés dans divers systèmes hydrauliques en raison de leur résistance aux hautes pressions et de leur durabilité. Dans cet article de blog, je partagerai quelques méthodes et considérations clés pour mesurer les paramètres de performance des tuyaux SAE 100R13.
Pression nominale
La pression nominale est l'un des paramètres de performance les plus critiques des tuyaux SAE 100R13. Il indique la pression maximale à laquelle le tuyau peut résister en toute sécurité pendant le fonctionnement. Pour mesurer la pression nominale, nous utilisons généralement un banc d’essai hydraulique.
Tout d’abord, nous sélectionnons un échantillon représentatif du tuyau SAE 100R13. L'échantillon doit être de la même taille et de la même construction que les tuyaux destinés à la production. Nous connectons ensuite l'échantillon de tuyau au banc d'essai, garantissant ainsi une connexion sécurisée et sans fuite.
Le banc d'essai augmente progressivement la pression à l'intérieur du tuyau à un rythme contrôlé. Pendant le test, nous surveillons de près le tuyau pour déceler tout signe de fuite, de renflement ou de rupture. La pression à laquelle le tuyau tombe en panne est enregistrée comme pression d'éclatement. Cependant, la pression nominale du tuyau SAE 100R13 ne représente généralement qu'une fraction de la pression d'éclatement, généralement déterminée par les normes industrielles. Par exemple, la pression de service des flexibles SAE 100R13 est souvent fixée à une valeur bien inférieure pour garantir une marge de sécurité.
Il est important de noter que la pression nominale peut être affectée par des facteurs tels que la température, la longueur du tuyau et le type de fluide transporté. Des températures plus élevées peuvent réduire la capacité de charge du tuyau, il est donc crucial de prendre en compte la plage de température de fonctionnement lors de la détermination de la pression nominale appropriée.
Résistance à la température
Les tuyaux SAE 100R13 doivent fonctionner efficacement dans une certaine plage de température. Mesurer la résistance à la température de ces tuyaux implique de les soumettre à différentes conditions de température et d'évaluer leurs performances.
Nous utilisons des chambres à température contrôlée pour exposer les échantillons de tuyaux à différentes températures. Pour les tests à haute température, la chambre est chauffée à la température maximale spécifiée pour le tuyau SAE 100R13. Les flexibles sont laissés dans la chambre pendant une durée prédéterminée pour leur permettre d'atteindre l'équilibre thermique.
Après l'exposition, nous vérifions les propriétés physiques du tuyau, telles que sa dureté, sa flexibilité et l'intégrité des couches interne et externe. Une diminution de la flexibilité ou l'apparition de fissures sur la surface du tuyau peut indiquer une perte de performances due à une exposition à des températures élevées.
Pour les tests à basse température, la chambre est refroidie à la température minimale spécifiée. Semblable aux tests à haute température, nous observons les propriétés physiques du tuyau après l'exposition. À basse température, le tuyau peut devenir plus rigide et sa capacité à se plier sans dommage peut être compromise.
La résistance à la température des tuyaux SAE 100R13 est également liée aux matériaux utilisés dans leur construction. Les matériaux du tube intérieur et du revêtement extérieur sont sélectionnés pour offrir une bonne résistance aux températures élevées et basses. Par exemple, certains tuyaux utilisent des composés de caoutchouc synthétique qui peuvent conserver leurs propriétés sur une large plage de températures.
Rayon de courbure
Le rayon de courbure est un autre paramètre de performance important. Il fait référence au rayon minimum auquel le tuyau SAE 100R13 peut être plié sans affecter de manière significative ses performances.
Pour mesurer le rayon de courbure, nous utilisons un appareil de mesure du rayon de courbure. Cet appareil est constitué d'une série de mandrins incurvés de différents rayons. Nous sélectionnons un échantillon de tuyau et le plions soigneusement autour de chaque mandrin, en commençant par le plus grand rayon et en nous déplaçant progressivement vers les plus petits.
Pendant le processus de pliage, nous vérifions tout signe de torsion, de dommage interne ou de réduction significative de la capacité d'écoulement du tuyau. Le plus petit rayon auquel le tuyau peut être plié sans ces problèmes est enregistré comme rayon de courbure minimum.
Un rayon de courbure approprié est essentiel pour maintenir l’intégrité du tuyau et garantir un écoulement efficace du fluide. Si le tuyau est plié au-delà de son rayon de courbure minimum, cela peut provoquer des contraintes internes pouvant entraîner une défaillance prématurée. Cela peut également restreindre le débit du fluide hydraulique, réduisant ainsi l’efficacité globale du système hydraulique.
Résistance à l'abrasion
La résistance à l'abrasion est cruciale pour les flexibles SAE 100R13, en particulier dans les applications où les flexibles peuvent entrer en contact avec des surfaces rugueuses ou des pièces mobiles.
Nous utilisons des machines de test d'abrasion pour mesurer la résistance à l'abrasion de l'enveloppe extérieure du tuyau. Ces machines ont généralement un tambour rotatif ou un bras alternatif avec un matériau abrasif. L'échantillon de tuyau est placé en contact avec la surface abrasive et la machine applique une certaine pression et un certain mouvement.
Le test s'exécute pendant un nombre spécifié de cycles ou une période définie. Après le test, nous mesurons la quantité de matière perdue sur l’enveloppe extérieure du tuyau. Une perte de matière plus faible indique une meilleure résistance à l’abrasion.
Le matériau du revêtement extérieur des tuyaux SAE 100R13 est souvent conçu pour avoir une résistance élevée à l’abrasion. Par exemple, certains tuyaux utilisent des composés de caoutchouc spéciaux ou des couches de protection supplémentaires pour améliorer leur capacité à résister à l'abrasion.
Compatibilité des fluides
Les flexibles SAE 100R13 sont utilisés pour transporter différents types de fluides hydrauliques, et il est essentiel que les flexibles soient compatibles avec ces fluides.
Nous effectuons des tests de compatibilité des fluides en immergeant des échantillons de tuyaux dans les fluides cibles pendant une certaine période. Les fluides peuvent comprendre des huiles minérales, des fluides hydrauliques synthétiques ou des fluides à base d'eau.
Pendant l'immersion, nous surveillons le tuyau pour détecter tout changement dans ses propriétés physiques, tel qu'un gonflement, un ramollissement ou un changement de couleur. Nous vérifions également tout signe de réaction chimique entre le matériau du tuyau et le fluide, comme la formation de dépôts ou la dégradation de la structure du tuyau.
La compatibilité des fluides est essentielle car un fluide incompatible peut provoquer une défaillance prématurée du tuyau. Cela peut également contaminer le système hydraulique, entraînant une réduction des performances et des dommages potentiels aux autres composants.

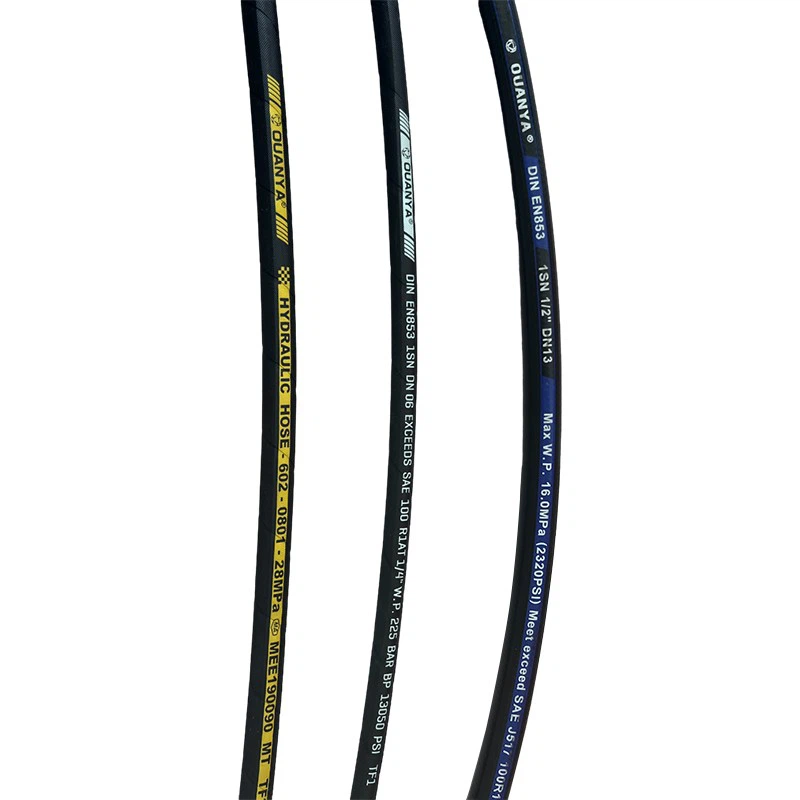

Lorsque l'on compare les flexibles SAE 100R13 avec d'autres types de flexibles, tels queEN857 SC,SAE 100RA EN853 ST, etEN856-4SH, les paramètres de performances peuvent varier. Chaque type de tuyau est conçu pour des applications spécifiques, et comprendre ces différences peut aider les clients à choisir le tuyau le plus adapté à leurs besoins.
En conclusion, mesurer avec précision les paramètres de performance des tuyaux SAE 100R13 est essentiel pour garantir leur qualité et leur fiabilité. En évaluant soigneusement la pression nominale, la résistance à la température, le rayon de courbure, la résistance à l'abrasion et la compatibilité avec les fluides, nous pouvons fournir des tuyaux de haute qualité qui répondent aux exigences de nos clients.
Si vous êtes à la recherche de tuyaux SAE 100R13 ou si vous avez des questions sur leurs paramètres de performance, nous serons plus qu'heureux de discuter de vos besoins. Notre équipe d’experts peut vous fournir des informations détaillées et vous aider à sélectionner les flexibles les plus appropriés pour vos systèmes hydrauliques. Contactez-nous pour démarrer une discussion sur l’approvisionnement et trouver les meilleures solutions pour vos applications.
Références
- Normes internationales SAE pour les flexibles hydrauliques
- Normes ASTM (American Society for Testing and Materials) relatives aux tuyaux en caoutchouc
- Normes ISO (Organisation internationale de normalisation) pour les systèmes et composants de transmission hydraulique - Tuyaux et assemblages de tuyaux
